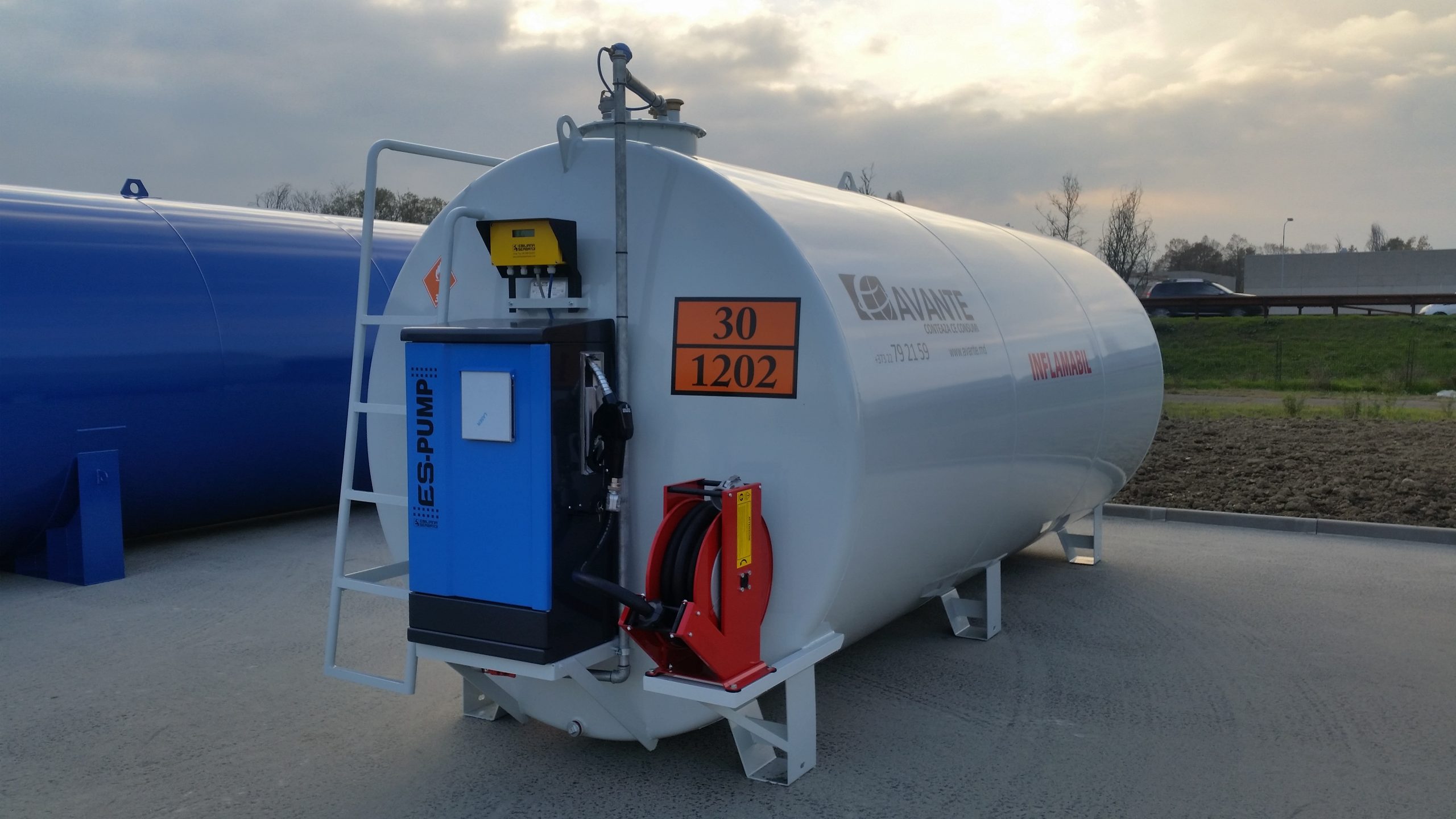

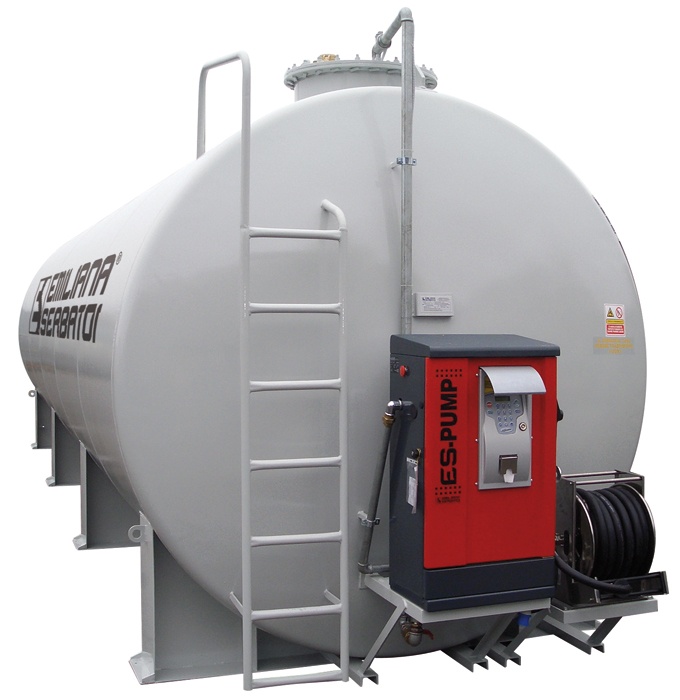

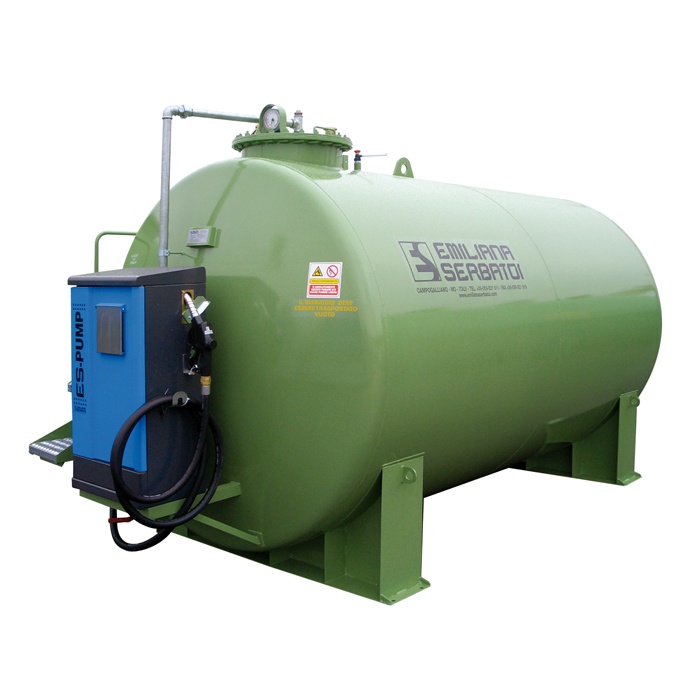

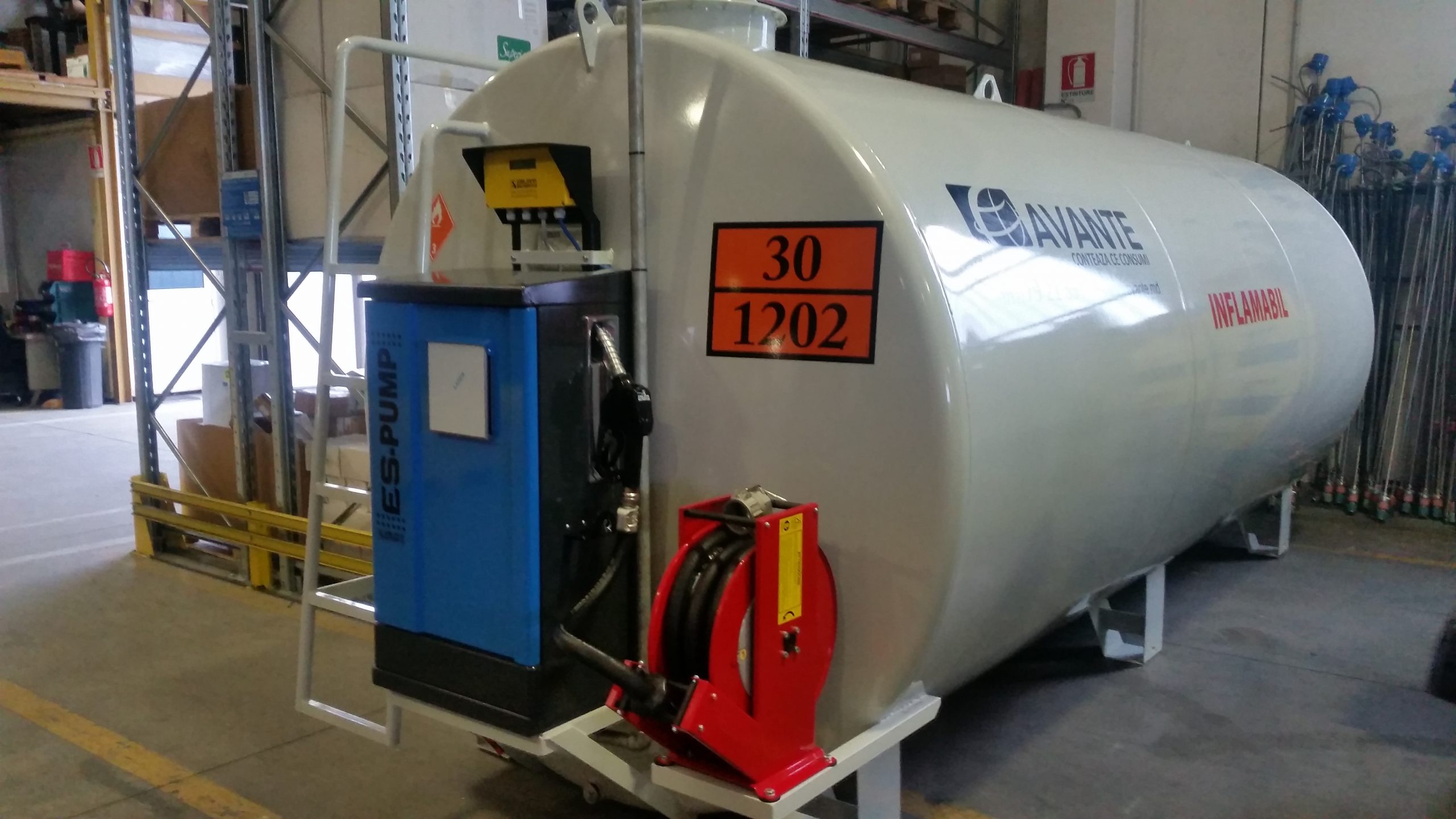

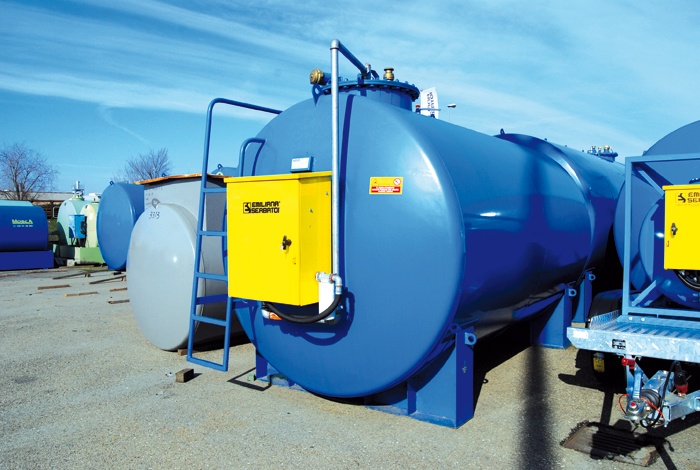

Ležatá dvouplášťová válcová nádrž vyrobena z uhlíkové oceli S235JR podle UNI EN 10025 s kvalitní povrchovou úpravou. Před nástřikem jsou nádrže pískované. Nádrže jsou ve výrobě podrobeny tlakové zkoušce s vystavením certifikátu o zkoušce. Tyto nádrže plně vyhovují normám a zákonům v ČR a splňují přísné podmínky pro skladování ropných látek.
Standardní výbava nádrže:
- nádrž je podporována 2-3 ocelovými sedly
- průlez Ø 600 mm
- uzamykatelný plnicí otvor s adaptérem 3 „/ volitelně plnění ve spodní části nádrže /
- mechanická ochrana proti přeplnění, plovák na přerušení přívodu paliva na hodnotě 90% objemu nádrže
- pojistný ventil s uzavřeným cyklem na regeneraci výparů během plnění nádrže
- odkalovací a měrná armatura
- hliníková kalibrovaná měrná tyč pro ruční měření hladiny paliva
- sací potrubí INOX vybaveno zpětným ventilem, nerezovým sítkem a kulovým ventilem
- detektor mezipláště nádrže Wolftank D9
- uzemňovací bod nádrže
- ocelový žebřík a zábradlí (od modelu 9000 L)
- výrobní atesty a certifikáty k nádrží
Dostupné objemy 3000, 5000, 9000, 10.000, 12.000, 15.000, 20.000, 25.000, 30.000, 35.000, 40.000, 45.000, 50.000 litrů.
Výdejní systém:
- Nerezová skříň výdejního zařízení vybavená zámkem
- samonasávací čerpadlo 230 V / ATEX, průtok 50 l / min., vestavěný by-pass ventil
- 5 m flexibilní tankovací hadice DN 19 – speciálně určená pro letecké palivo s oficiálním certifikátem schválení
- Automatická výdejní stop pistole ZVA 25 pro letecké paliva s uzemňovacím lankem a filtrem
- Mechanický průtokoměr K33 / ATEX
DIGIMAG – elektronické kontinuální měření hladiny
Digimag je magnetostrikčních sonda na vysoce přesné kontinuální měření hladiny v nádrži. Vysílač se skládá z elektronického obvodu s 16-bitovým 16 MHz mikroprocesorem – technologie flash, tyče z nerezové oceli s hliníkovým odlitkem hlavy.
Následující údaje se postupně zobrazují na displeji:
- Úroveň kapaliny v nádrži (L).
- Úroveň kapaliny v nádrži (mm).
- Prázdný prostor v nádrži (L).
- Objem benzínu v (%)
- Přítomnost vody (volitelně) z (mm).
- Palivová průměrná teplota (volitelně), (° C)
- Kompenzace teploty (pouze s čidlem teploty) 15 ° C
- Hmotnost produktu (kg).
- Přítomnost aktivních alarmů, teplota, přítomnost vody v nádrži, atd.
Technická specifikace:
- elektronika: 16-bit Flash technologie mikroprocesor 16 MHz
- připojení k nádrži: závit z poniklované mosazi 2 „M BSPP
- tyč – Nerezová ocel AISI 304
- přesnost: +/- 0,5 mm, Rozlišení: +/- 0,1 mm
- přesnost teploty (v rozsahu -20 + 70 ° C) +/- 0,2 ° C
- napájení: Baterie 9-30 V, nebo 230 V
- sériový komunikační port: RS 485 (volitelně)
- měřicí rozsah od 200 mm do 13.000 mm
- certifikované a označené značkou CE
- 4 poplachové relé (alarm pro min. úrověn, alarm pro max. úroveň, atd.)
- ATEX certifikace: CESI ATEX 020 II 1/2 GD Ex d IIC T6 Ex tD A21 IP66 / 68 T85 ° C
Volitelné příslušenství:
- Digitální průtokoměr K24 / ATEX
- Jemný filtr VELCON VF 31 pro letecké paliva 0,5 Mic
- Naviják s 20 m ocelovým lankem a zemnicí svorkou
- DIGIMAG, kontinuální měření hladin
- Hadicový navíječ s volitelnou délkou hadice
Průvodní dokumentace k nádržím:
- Návod k obsluze a údržbě.
- Prohlášení o shodě ES
- Tlaková zkouška – certifikát
- Kalibrační tabulka
Záruka na těsnost zařízení 5 let, na vybavení 2 roky.
