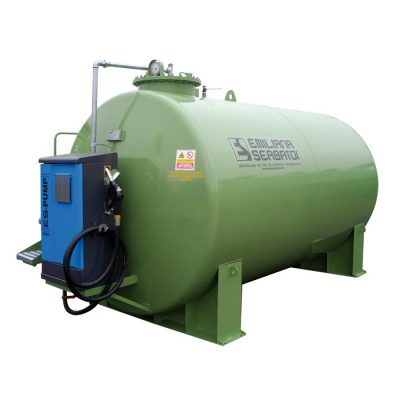

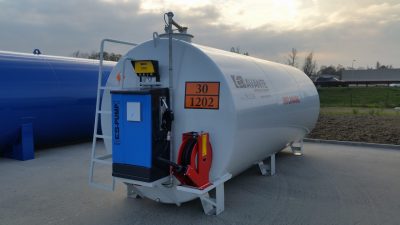

Technický popis:
- Jednoplášťová ocelová nádrž se záchytnou vanou, která umí zachytit 110% objemu skladovací nádrže
- Vyrobena s kvalitní uhlíkové oceli S235JR podle UNI EN 10025
- Opatřena podpěrami proti pohybu
- Nádrže jsou ve výrobě podrobeny tlakové zkoušky s vystaveným certifikátem
- Vnitřní povrch nádrže je pokryt speciálním nátěrem kompatibilním s leteckým palivem
Výbava skladovací nádrže:
- Ø 500 mm průlez s těsněním a pevně přišroubovaným víkem
- 3 „uzamykatelný adaptér plnění nádrže
- Větrací otvor s bezpečnostní pojistkou
- Sací potrubí 2″ s uzavíracím ventilem a sítkem
- Hliníková měrná kalibrovaná tyč pro ruční měření hladiny paliva
- Mechanická ochrana proti přeplnění nádrže, plovák přeruší přívod paliva na hodnotě 90% objemu nádrže
- Uzemňovací bod
Záchytná nádrž:
Vyrobena z uhlíkové oceli, samonosný základový rám navržen tak, aby byl přišroubován k dolní části nádrže. Může být umístěna na všech druzích povrchu (a to i pro trvalou instalaci). Záchytná nádrž je navržen tak, aby zadržela nejméně 110% objemu paliva skladovací nádrže. Je dodávána s otvory pro zvedání pomocí vysokozdvižného vozíku, obsahuje uzemňovací bod, vypouštěcí šroub pro běžnou údržbu a čištění + 4 ks konzoly určené pro upevnění sloupků ze střešního systému. Od modelu 5000L jsou záchytné nádrže vybaveny protiskluzovými schody a madlem pro usnadnění přístupu.
Výdejní systém:
- Nerezová skříň výdejního zařízení vybavená zámkem
- samonasávací čerpadlo 230 V / ATEX, průtok 50 l / min., vestavěný by-pass ventil
- 5 m flexibilní tankovací hadice DN 19
- Automatická výdejní stop pistole ATEX
- Mechanický průtokoměr K33 / ATEX
DIGIMAG – elektronické kontinuální měření hladiny
Digimag je magnetostrikčních sonda na vysoce přesné kontinuální měření hladiny v nádrži. Vysílač se skládá z elektronického obvodu s 16-bitovým 16 MHz mikroprocesorem – technologie flash, tyče z nerezové oceli s hliníkovým odlitkem hlavy.
Následující údaje se postupně zobrazují na displeji:
- Úroveň kapaliny v nádrži (L).
- Úroveň kapaliny v nádrži (mm).
- Prázdný prostor v nádrži (L).
- Objem benzínu v (%)
- Přítomnost vody (volitelně) z (mm).
- Palivová průměrná teplota (volitelně), (° C)
- Kompenzace teploty (pouze s čidlem teploty) 15 ° C
- Hmotnost produktu (kg).
- Přítomnost aktivních alarmů, teplota, přítomnost vody v nádrži, atd.
Technická specifikace:
- elektronika: 16-bit Flash technologie mikroprocesor 16 MHz
- připojení k nádrži: závit z poniklované mosazi 2 „M BSPP
- tyč – Nerezová ocel AISI 304
- přesnost: +/- 0,5 mm, Rozlišení: +/- 0,1 mm
- přesnost teploty (v rozsahu -20 + 70 ° C) +/- 0,2 ° C
- napájení: Baterie 9-30 V, nebo 230 V
- sériový komunikační port: RS 485 (volitelně)
- měřicí rozsah od 200 mm do 13.000 mm
- certifikované a označené značkou CE
- 4 poplachové relé (alarm pro min. úrověn, alarm pro max. úroveň, atd.)
- ATEX certifikace: CESI ATEX 020 II 1/2 GD Ex d IIC T6 Ex tD A21 IP66 / 68 T85 ° C
Střešní systém:
Střešní systém pro ochranu proti povětrnostním vlivům, který se skládá z robustního ocelového pozinkovaného rámu, na kterém je připevněn pozinkovaný trapézový plech; je navržen tak, aby se snadno a rychle namontoval a přišrouboval k nádrži.
Rozměry:
| Nádrž skladovací | Záchytná nádrž | ||||
|---|---|---|---|---|---|
| Objem | Průměr | Délka | Délka | Šířka | Výška |
| 3000l | 1.430 | 2.000 | 2.550 | 1.850 | 670 |
| 5000l | 1.600 | 2.772 | 3.200 | 1.750 | 900 |
Tento typ nádrže je možné dodat i v objemech 6000, 7000, 9000, 10.000, 12.000, 15.000, 20.000 litrů.
Volitelné příslušenství:
- Digitální průtokoměr K24 / ATEX
- Jemný filtr VELCON VF 31 pro letecké paliva 0,5 Mic
- Naviják s 20 m ocelovým lankem a zemnicí svorkou
- DIGIMAG, kontinuální měření hladin
- Střešní systém pro nádrž
- Hadicový navíječ s volitelnou délkou hadice
Průvodní dokumentace k nádržím:
- Návod k obsluze a údržbě.
- Prohlášení o shodě ES
- Tlaková zkouška – certifikát
- Kalibrační tabulka
Záruka na těsnost zařízení 5 let, na vybavení 2 roky.
